首頁進口晶振ECS晶振,美國進口晶振,CSM-8M諧振器

ECS晶振,美國進口晶振,CSM-8M諧振器

編號：21572496
頻率：6.000MHz~100.000MHz
尺寸：7.0*5.0*1.3mm

本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能...

分享到

ECS晶振,貼片晶振,CSM-8M晶振,以太網晶振.外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。

ECS晶振	單位	CSM-8M晶振	石英晶振基本條件
標準頻率	f_nom	6.000MHz~100.000MHz	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-10°C ～ +70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±30×10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.ruhangcar.com/
頻率溫度特征	f_tem	±50×10^-6/-10 to +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF~20pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	DL=100μW
頻率老化	f_age	±5×10^-6/year Max.	+25°C,第一年

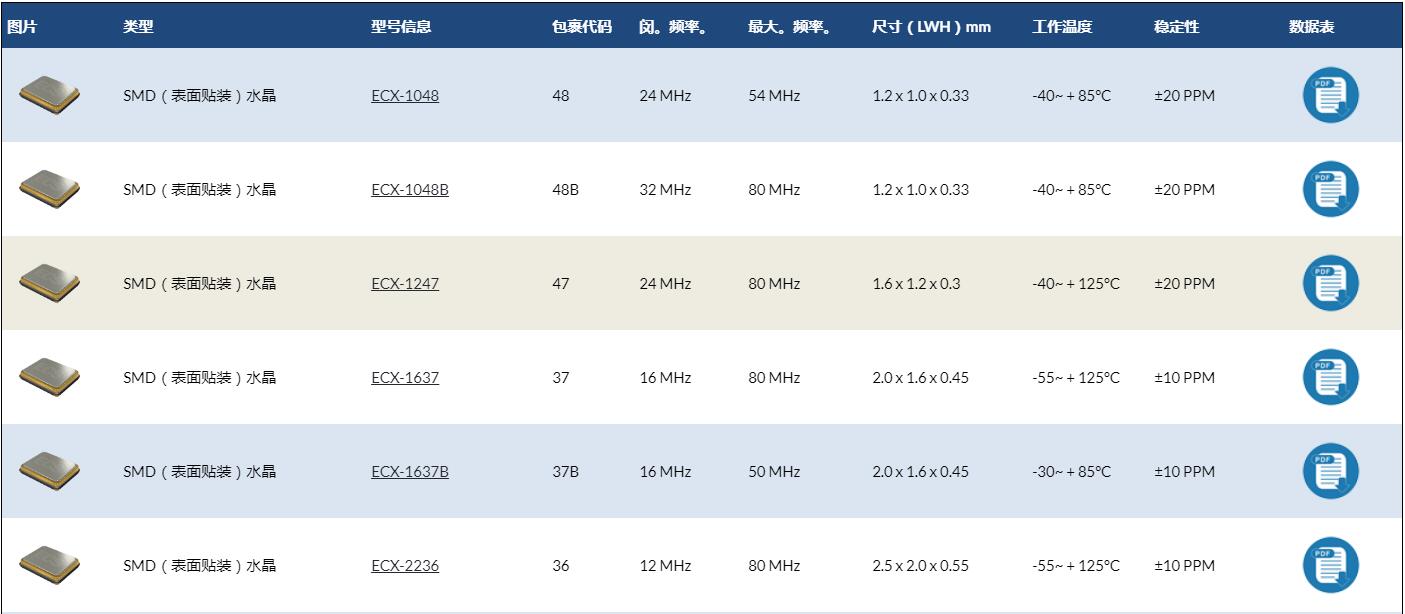

ECS公司MHZ貼片晶振型號表：

ECS貼片7050晶振無源系列原廠代碼表：

原廠編碼	廠家	型號	頻率	工作溫度	包裝/封裝	尺寸	高度
ECS-80-20-20A-TR	ECS Inc.	CSM-8	8MHz	-10°C ~ 70°C	2-SMD, No Lead	(7.00mm x 5.00mm)	0.067" (1.70mm)
ECS-240-12-20A-TR	ECS Inc.	CSM-8	24MHz	-10°C ~ 70°C	2-SMD, No Lead	(7.00mm x 5.00mm)	0.067" (1.70mm)
ECS-100-S-20A-TR	ECS Inc.	CSM-8	10MHz	-10°C ~ 70°C	2-SMD, No Lead	(7.00mm x 5.00mm)	0.067" (1.70mm)
ECS-400-S-20A-TR	ECS Inc.	CSM-8	40MHz	-10°C ~ 70°C	2-SMD, No Lead	(7.00mm x 5.00mm)	0.067" (1.70mm)
ECS-200-S-20A-TR	ECS Inc.	CSM-8	20MHz	-10°C ~ 70°C	2-SMD, No Lead	(7.00mm x 5.00mm)	0.067" (1.70mm)

操作

請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。

使用環境（溫度和濕度）

請在規定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。

激勵功率

在晶體單元上施加過多驅動力，會導致進口石英晶體特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。

負極電阻

除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。ECS晶振,貼片晶振,CSM-8M晶振,以太網晶振

負載電容

振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。

晶體振蕩器和實時時鐘模塊

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

ECS Inc.國際公司是一家私人控股公司，致力于滿足不斷增長的全球高可靠性創新型頻率控制設備需求。作為一個在提供商支持整個市場達到超過$ 28億美元的最高層次的全球社區，你可以放心，您正在使用它的空間了“同類最佳”的頻率控制供應商之一合作。石英晶體諧振器通過無鉛認證產品:鉛(鉛)和其他材料(Hg、Cd、Cr + Vl、PBB和PBDE)在RoHS指令中被禁止，低于歐盟所提議的所有適用的物質閾值。

ECS Inc.與世界各地的組織，幾乎每個行業以及從各個規模，從創業公司到全球財富500強組織的業務。公司的頂尖人才和技術，配合創新的產品開發理念，可能在設計需要精確計時的復雜應用程序時解決復雜的客戶問題。接近35年的晶振國際公司，ECS，Inc.國際的人員將有望繼續發展和領導作為全球電子領域的主要來源。ECS晶振,貼片晶振,CSM-8M晶振,以太網晶振

美國ECS晶振本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,7050m貼片晶振不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則。

ECS晶振公司嚴格遵守國家有關工程建設法律、法規，不斷提高員工的質量意識和能力，履行合約、信守承諾，堅持開拓創新，不斷提升企業的施工技術素質和質量管理水平，以科學學嚴密的施工管理和真誠的服務讓業主高度滿意。

ECS晶振公司遵守所有適用的有關陶瓷表面SMD諧振器環境、健康和安全的法律和法規，以及公司自己的有關環境、工業衛生和安全的方針和承諾。

將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中。

加強污染防治，減少現有的污染廢棄物以及在未來生產制造中所產生的污染。

為確保安全、提高保護預防措施、產品的可靠性以及職業安全，確保職業健康與環境的優越性，通過正式的管理評審和對健康、安全和環境實施效果的持續改進，保護人群及財產與環境。
