首頁歐美晶振ABRACON晶振,ABM10-167-12.000MHZ-T3晶振,ABM10晶振,無源晶體

ABRACON晶振,ABM10-167-12.000MHZ-T3晶振,ABM10晶振,無源晶體

編號：67138847
頻率：12~55MHz

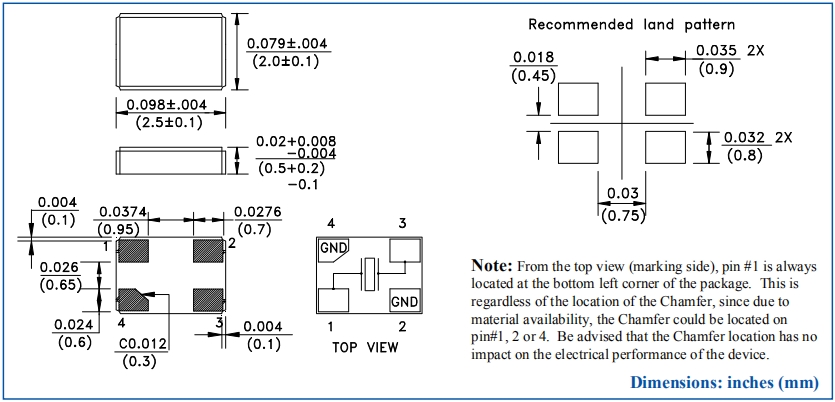

尺寸：2.5*2.0*0.5mm

小體積貼片2520貼片晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型(2.5×2.0×0.5mmtyp.)具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流...

分享到

　　 ABRACON晶振,ABM10-167-12.000MHZ-T3晶振,ABM10晶振,無源晶體.貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,通訊設備晶振產品本身可發揮優良的電氣特性,達到了無鉛焊接的高溫回流溫度曲線的標準.
　　石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于耐高溫晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.

Abracon的低等效串聯電阻(ESR)和低負載電鍍電容(CL)晶體是綠色和節能MCU和便攜式通信的理想選擇芯片組. 在降低功耗的競爭中,許多片上石英晶體振蕩器正在被匱乏輸出驅動,通常不能使用標準晶體維持振蕩. Abracon晶振的最新系列用于微功率應用的石英晶體諧振器克服了這些挑戰.

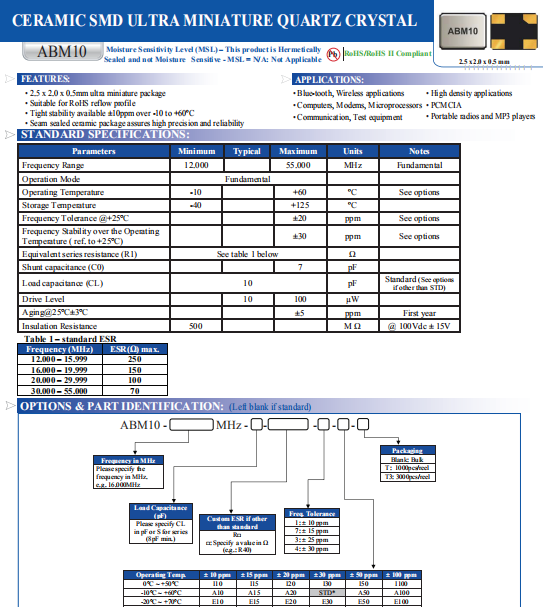

ABRACON晶振	單位	ABM10晶振	石英晶振基本條件
標準頻率	f_nom	12~55MHz	標準頻率
儲存溫度	T_stg	-40°C～+125°C	裸存
工作溫度	T_use	-10°C～+60°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±20ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.ruhangcar.com/
頻率溫度特征	f_tem	±50× 10^-6 /-30°C～+85°C	超出標準的規格請聯系我們.
負載電容	C	10pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

加熱包裝材料至+150°C以上會破壞產品特性或損害石英晶體諧振器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.

在下列回流條件下,對晶體產品甚至SMD晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英貼片晶振未撞擊機器或其他電路板等.

在一個不同擴張系數電路板(環氧玻璃)上焊接壓電陶瓷諧振器產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面.請在規定的溫度范圍內使用2520晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.

避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產.

對我們的高精度晶振產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.

Abracon集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.

Abracon晶振集團將:不論何時何地盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.

過去Abracon晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進..
